语音芯片DAC音频输出,语音ic的外接功放电路设计

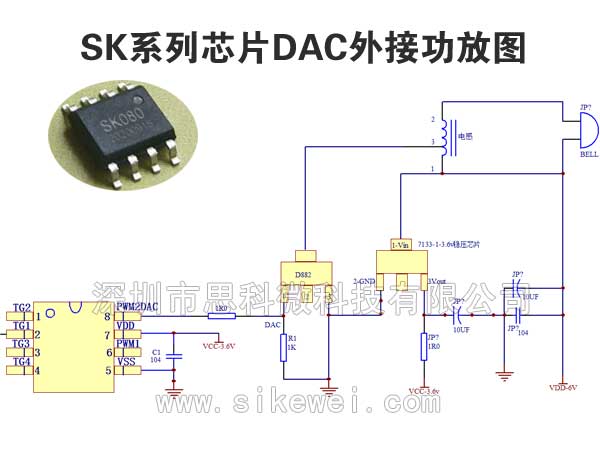

电流型DAC音频输出方式的外部电路设计,及各个参数如何设置。语音芯片如果是外接音频功放,则这种输出方式的参数一般不用怎么设置,主要是对音频功放部分参数设置。主要是外接一个三极管的参数设置,虽然这种音频输出方式的语音IC外部只有一个分流电阻,但是也是很难确定这个电阻值的大小。首先我们先查看语音芯片的数据手册,查到有个参数是关于电流输出行的输出电流。一般会标出0X80时的电流或者是最大电流。如果标的是最大电流,只要将这个值除以二即可。然后我们确定我们用什么三极管,选择过型号以后,在看三级管得手册查到它的HFE是多大。加入HFE是200-300,然后还要查找这个三极管的最大集电极电流还有它的最大耗散功率,PCM。我这里用WT语音芯片来做介绍,语音芯片的HEF是300-400,最大集电极电流是1A  PCM是0.5W。然后我们确定一下我们所用的喇叭的阻抗是多大,常用的是8R阻抗。所以我可以用喇叭部分供电的电压除以2然后在除以喇叭阻抗,得到一个电流。然后在用这个电流除以三极管的HFE .例如HFE是200-300我们可以取HFE=250.就又得道一个电流,这个电流就是三极管基极要用的电流了。然后我们用语音芯片的数据手册查到的哪个电流,就是之前讲到的哪个。0.7除以(用这个电流-三极管基极电流)就可以得道哪个分流电阻的大概阻值了。然后我们在感觉三极管的不同,对这个阻值微调一下即可。
